Secreto… ¿por qué? Muy fácil. Cualquier espabilado te dirá que crear muros con Revit es fácil. Pero ojo, no te dejes engañar. La mayoría sólo consiguen un 3D muy chulo que poco tiene que ver con el BIM.
Hoy te voy a explicar las diferentes opciones al crear muros con Revit. Le he hecho caso a Raúl y he grabado un pequeño vídeo que complementa el post.
Y para que veas la diferencia entre hacer un modelo 3D y un modelo BIM próximamente publicaré un artículo relacionado con los muros sobre qué son las restricciones y para qué sirven. ¿Estás listo?
Varias maneras de crear muros con Revit
Como en casi todo, en Revit hay varios ‘caminos’ para crear muros:
- Si tienes muros singulares y has empezado tu proyecto con el diseño conceptual, puedes aprovechar la masa que has creado ubicando el muro en una cara existente.
- Si has importado un archivo de CAD, puedes crear el muro basado en las líneas del dibujo importado.
- La otra opción es utilizar las herramientas de dibujo.

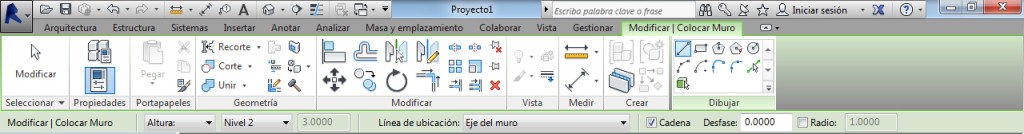

Hoy me concentraré en esta última forma de crear muros. En esta imagen (si haces click la verás más grande) puedes ver la cinta de opciones con las herramientas de muros, y la barra de opciones. Fíjate que hay muchas opciones que tendrás que elegir dependiendo de lo que quieras hacer.
Procedimiento
Después de ir a la Ficha Arquitectura > Construir > Muro debes elegir en el selector de tipo qué clase de muro vas a construir. Ahora la interfaz cambia un poco, se activan algunas herramientas que hasta ahora no te había contado.
Verás que en la cinta de opciones aparece el grupo Modificar, igual que en la imagen de arriba. Lo identificarás porque la ficha y el grupo están resaltados en color verde. (No lo confundas con las herramientas de la ficha modificar, que sirven para modificar algo que ya está construido.)
Las dos últimas herramientas son ‘seleccionar cara’ y ‘seleccionar línea’, que las dejaremos para otro día. Las otras herramientas de dibujo te resultarán familiares si has utilizado programas CAD.
Estas herramientas son: línea, rectángulo, polígono inscrito/circunscrito, círculo y varios tipos de arco.
La barra de opciones
La herramienta que elijas casi es lo de menos. Lo más importante es lo que hay en la barra de opciones (bajo la cinta de opciones).
Cuando creas un muro en Revit debes recordar que estás construyendo, aunque parezca un CAD. Antes que nada debes saber que, si estás en una vista de plano, el muro se creará a partir del nivel asociado a la vista.
La primera opción que aparece es Altura o Profundidad. Si seleccionas Altura el muro se creará desde el nivel en que estás hacia arriba, mientras que si seleccionas Profundidad se creará hacia abajo. [¿Cómo puede ser que cree muros hacia abajo??? Por ejemplo, muros de cimentación…]
Después te pregunta si quieres conectar el muro a un determinado nivel. Si dices No conectada debes especificar la altura que tendrá. Esto tiene que ver con la diferencia entre un modelo 3D y un modelo BIM. Al crear muros con Revit debes tener cuidado. Si no los conectas, al cambiar los niveles NO se modificarán los muros. Te recomiendo que los conectes salvo casos especiales, o que un muro no deba llegar hasta el nivel superior.
En esta imagen puedes ver que, al crear los muros en Revit, puedes jugar con estas dos opciones. La imagen está extraída de la Wikihelp de Autodesk.
Los muros 1 y 2 están creados con profundidad. Los dos están conectados, pero solo al nivel L-1. No te asustes, es fácil de entender.
El muro 1 tiene la base en el nivel L-1, y parte hacia abajo. Si más adelante el nivel L-1 cambia, la cota más baja no cambiará, pero sí la superior. ¿Por qué? Porque el muro se ha creado con profundidad, y se ha especificado la cota. No está conectado por abajo, pero sí arriba (aunque actúe como ‘base’, de donde parte el muro).
Esto es cuestión de ir probando. Si juegas un poco con las opciones le pillas el truco enseguida. Vamos con la siguiente.
La línea de ubicación es el eje de replanteo. Puede ir a eje o a cara, interior o exterior. Dependerá del caso, si es medianera, fachada…
Y por último tienes la opción de cadena, desfase y radio. La cadena es interesante, al dibujar es como una polilínea, no tienes que recortar o extender. Si resuelves bien el encuentro de esquina si retranqueas uno de los muros no se crea ningún hueco, el otro muro se alarga automáticamente.
Últimos detalles sobre crear muros con Revit
Creo que por hoy has tenido bastante. La mejor forma de asimilarlo es verlo y practicarlo. Así que te dejo con este video de 4 minutos y te animo a que intentes crear muros con Revit y que comentes cómo te ha ido.
maytee dice
hola mucho gusto, quiciera saber si me podrian ayudar, como puedo crear un sandwich panel a partir de una familia de muro cristal y colocarla en un proyecto y que funcione como un muro que al dibujar este muro se cree desde cero y que cumpla con las propiedades de un muro por defecto de revit
felipe dice
hola, quisiera saber cómo determinaste la cantidad de niveles y la altura de estos, ¿son dados por defecto dos niveles o hiciste una configuración previa?
Abigail dice
Hola Felipe. Si empiezas el proyecto con una plantilla de arquitectura, por defecto vienen ya dos niveles, uno a cota 0.00, y el otro a 3.00. Se les puede cambiar la cota, los puedes borrar, y puedes añadir todos los niveles que necesites. Para ver los niveles tienes que ir a una vista de alzado. Las encontrarás en el panel de navegación de proyectos (normalmente en la columna de la izquierda, debajo de la ventana de propiedades).
Alfredo Villavicencio Luis dice
¡Hago todo lo que dicen! pero no me aparecen los muros y si las siguientes leyendas: Ninguno de los elementos creados son visibles en el Plan estructural: PLANTA BAJA View. Es posible que desee comprobar la vista activa, sus Parámetros y la configuración de Visibilidad, así como cualquier Región del Plan y su configuración.
O esta: Las paredes resaltadas se superponen. Uno de ellos puede ser ignorado cuando Revit encuentra los límites de la sala. Use Cut Geometry para incrustar una pared dentro de la otra.
Pues que hago ??????
Abigail dice
Hola Alfredo. Como dice el aviso que te aparece, el problema es la configuración de visbilidad. Échale un vistazo a este artículo: https://cursorevit.com/fases-en-revit-3/
Marha dice
Cuál es la diferencia entre un muro genérico y un muro rellenado?
Rigoberto dice
Hola buenos dias, mi problema es un tanto raro, y no se como resolverlo. No me aparece en modificar las herramientas de dibujo, linea, cuadrado y asi por el estilo, no se como solucionarlo. Un saludo, donde puedo ver la respuesta
kim dice
en la casilla modificar/muros arriba donde esta la barra de menú
Mario dice
Hola Abigail, como puedo hacer para dibujar una casa y que me cuantifique por ejemplo un muro de 8 m pero descontando la superficie de 3 columnas que tengo, en los extremos y una en el centro. Porque es muy tedioso levantar las columnas y después dibujar los muros entre las columnas de toda una casa.
Abigail dice
Hola Mario. Próximamente haré un post explicando este tema. Aunque te adelanto que las mediciones propiamente dichas, en Revit puedes sacar una aproximación. Para hacer una medición exacta necesitarías algo como Medit.
Alejandro dice
Hola Abigail! Es posible crear familia de muros en Revit? de ser asi que pasos debería seguir? Pues cuando creo una familia de las plantillas no me sale una categoría para muros, sin embargo se adapta el generic models, ello no se adapta a las condiciones de los wall. Que puedo hacer?
PD. Si tienes alguna plantilla disponible que puedas compartir me seria de mucha ayuda!
Gracias y saludos cordiales
Abigail dice
Hola Alejandro. Tu pregunta se merece una respuesta en condiciones… A ver si en las próximas semanas puedo escribir un post sobre las familias de Revit. Un saludo!
migu3l dice
Hola, se que no tiene mucho que ver con el tema de muros. Pero iwal me puedes ayudar….al importar un objeto al proyecto, me sale girado con referencia al plano del proyecto. Como puedo hacer para ajustarlo. Lo tengo que hacer antes o después de importar a proyecto??. y como???
gracias y un saludo
Abigail dice
¿Qué tipo de objeto estás importando?
Lula dice
Hola.
Estaba dibujando muros, y cuando me he dado cuenta, la barra de opciones , donde se puede cambiar, la altura, el nivel, la línea de ubicación, cadena, desfase y radio, me había desaparecido, no sé qué es lo que he hecho.
Gracias
Abigail dice
Saludos Lula. La barra de opciones sale automaticamente cuando estás en la herramienta muro, si no tienes mucha práctica igual has cambiado de herramienta sin darte cuenta. Grabate y envíame el vídeo, a ver qué ha pasado.
Un saludo!
Carlos dice
Estoy empeando a usar revit y desaparecio mi barra de opciones. Por favor ¿Cómo puedo recuperarla?
Gracias
Carlos
Abigail dice
Te refieres a la cinta de opciones??
yop dice
como se hace el muro basado en las lineas del dibujo importado que comentas????
Abigail dice
Hola Yop! Gracias por tu pregunta, verás como es muy sencillo.
Primero debes importar un archivo CAD con la planta que quieres aprovechar. Si el archivo contiene solo una planta, mejor. Ficha Insertar > Importar. Después seleccionas la herramienta muro y tienes varias opciones:
1. Construyes los muros por encima del dibujo insertado, utilizándolo como una guía. Esto es especialmente útil cuando las dimensiones del CAD no van a ser 100% exactas, si van a ser más o menos.
2. Primero construyes los muros, sin que coincidan exactamente con el dibujo, y luego los alíneas. Ficha Modificar > Modificar > Alinear. Primero seleccionas la línea de referencia y luego el muro.
3. Al construir el muro, en las herramientas de ‘dibujo’ puedes elegir Seleccionar líneas. Con esta herramienta irás creando los muros basándote en el CAD que has importado. Si eliges esta tercera opción, ten cuidado con la línea de ubicación (replanteo).
Espero haberme explicado bien. Saludos!
